玻璃熔融窑摄像装置系统

一产品概述 ：

内窥式高温工业电视设备是运用于高温环境的特种监控电视设备。 它主要应用于各种玻璃厂玻璃熔窑炉上（马蹄焰窑炉，浮法玻璃窑炉生产线），适用炉墙厚度500-800mm左右。

在应用过程中可根据监视器屏幕所显示的窑内各部位的实际情况，及时调熔窑控制系统，使其工作在最佳熔化状态。根据池壁的腐蚀情况，可确定冷修及热修日期。实现了由人工传统观测方法到现代化监控观测方法的飞跃，不仅降低了工人的劳动强度，而且也使原来间断地局部地观测变成了连续地、完整地观测，提高了自动化装备水平和经济效益。

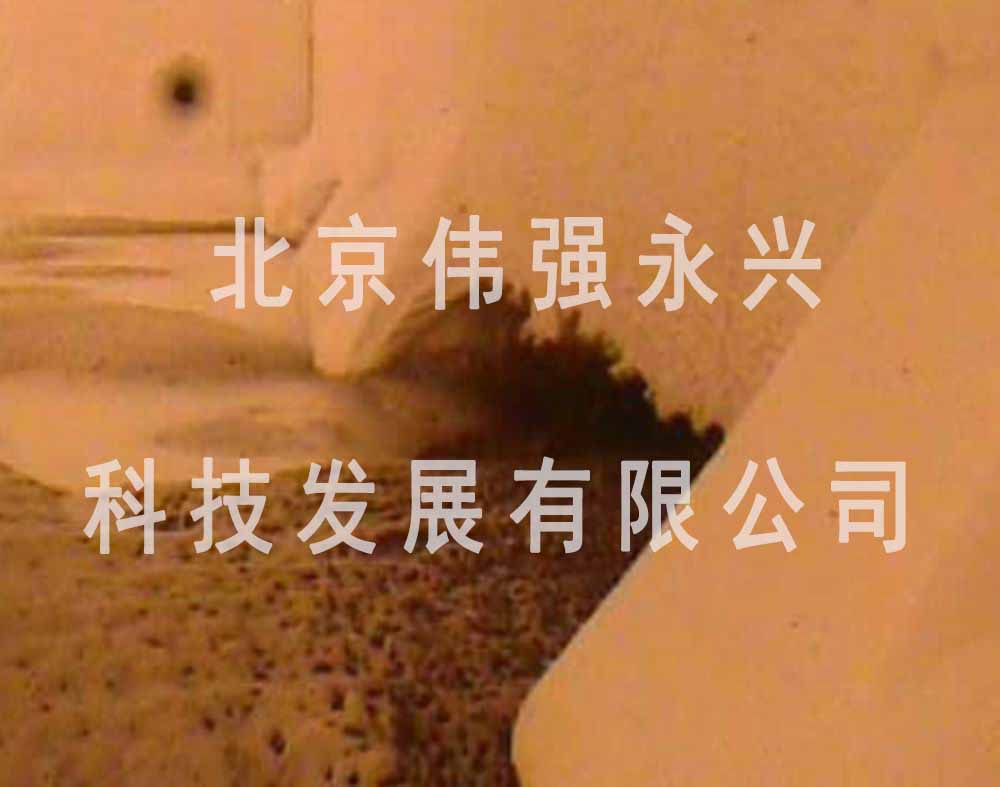

对使用燃油，燃气的窑炉，该设备可将摄像镜头直接伸至炉内进行观察，可在总控室内实时地监视炉内火焰形状、进料及料面分布的工作状态。可清晰地观察到熔窑内鼓泡界线与料堆的分布位置，以及各小炉口燃烧火焰的工作情况；还可观测到熔窑池壁的磨粉与腐蚀状况。根据现场特殊环境，该设备使用水气双重冷却保护，图像效果清晰，能达到很好的观察效果。系统采用 PLC控制技术对摄像机和镜头部分的伸进退出进行自动控制，在系统电源、压缩空气供应等出现问题以及探头罩内温度超出范围时均可自动将机构退出炉膛，对设备起到自动保护的作用。

二．我方提供设备技术要求

（1）摄象机探头工作温度：0~2000度；

（2）摄象机探头环境温度：0~80度；

（3）摄象机探头图象清晰度：100万像素，照度0Lux；

（4）摄象机探头视场角：视场角90度，有效距离40米；

（5）冷却装置：内衬水冷循环套不结垢，不锈蚀，不污染冷却水。

（6）摄象机探头可以自由取出；

（7）图像系统主要由彩色摄像机及高温针孔直角镜头完成对炉内情况的图像采集，经同轴电缆（工业网线）传送至彩色监视器显示图像。

三．使用方提供该装置的工作条件

1.冷却水压力： 0.2Mpa左右或能够循环使用即可（水质：一般工业用水）；

2.压缩空气压力：0.3∽0.5MPa或高于现场压力0.15MPa以上，压缩空气干净且流量稳定；

3.电源：适用电压220V/50HZ、容量220VA；

4.管道要求：一路4分循环水镀锌不锈钢管道，一路4分镀锌不锈钢氮气（压缩空气）管道；

5.电源电缆要求：带保护措施的屏蔽电源线和信号线，且能承受所要求的电压和电流要求。

6.走线要求：走带保护的桥架或护线管道；

四．设备清单表
