高炉风口摄像装置系统

一．概况

在高炉炼铁过程中，高炉风口燃烧带的工作状况及回旋区温度是炉况顺行的基础，对高炉炼铁生产有很大影响。目前国内钢铁企业普遍采用肉眼窥视风口的监测方法，由于生产现场环境温度高，风口窥视孔多，查询一次时间长，且不能保证连续观察，还常有误判出现，因而难以得到及时、准确的炉内工作状况信息。

本公司开发的高炉风口工业电视系统是一种安装在高炉风口上的专用监测设备。它直接安装在高炉风口观察孔处，对高炉风口内的喷煤粉状况、烧结状况及燃烧状况进行实时监控，.在控制室的监视器上就能随时对高炉任意风口内的工况进行实时观察。当风口出现异常情况时本系统能够及时报警并进行录像，以提示操作人员对风口进行处理，避免事故的发生，这对高炉炉况的控制、避免发生安全事故、确保生产的顺利进行具有重要意义。本系统具有图象清晰、性能稳定。

二.高炉风口监测的作用
1、及时发现喷煤异常、风口损坏、异常炉况；
2、24小时在线观察风口的明亮程度、焦炭运动情况；
3、了解高炉圆周方向工作均匀性和炉缸的热状况；
4、能自动保存视频图像并进行回放，便于生产事故分析；
5、同时完成多路风口视频监控，对任意图像能双击放大观看；
6、对风口喷煤状况实时分析，当发生管堵状况时，能够及时处理；

三.产品特点

1、采用专用摄像装置，可以在现场用调试专用监视器观看和远程传送图像；

2、安装方便，采用螺栓固定，套在风口窥视孔螺母上，不改变原有风口结构，拆装方便快捷；

3、特制的调节装置，且配有检修调试插口，调节方便，操作简单；

4、采用插接式联结，拆装方便快捷；分光装置，方便操作人员现场观看、调试

5、风冷防护，能使其在高温、高粉尘等恶劣环境下长期稳定地工作。

6、布线简单，接线方便，信号传输稳定性高；

7、采用实时画面分割技术，直观的察看各个风口动态图像；

8、使用专用软件对图像信息进行数字化处理，帮助操作人员分析炉况和风口喷煤情况

四．风口摄像仪工作原理

高炉风口本体——摄像仪装置——冷风循环装置——信号输出——硬盘录象机——显示装置

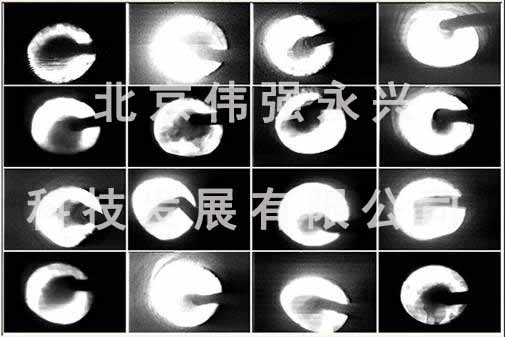

五．风口摄像仪主控现场实况图片

六.使用方提供工作环境

1.冷风压力：0.2Mpa~0.3Mpa氮气干净（不含水和油）且流量稳定；

2.冷风温度：常温

3.电源：220V   50Hz;

七.供方确保该装置的技术参数和性能

1．探头工作温度：0~80度；

2．探头环境温度：0~70度；

3．探头图象清晰度：≥520线，照度<0.001Lux;

4．探头视场角度：；能够看到煤粉喷注及燃烧情况

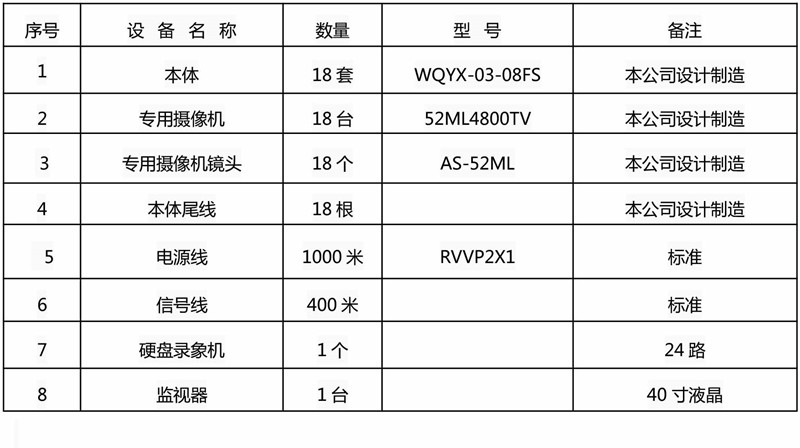

八.供货范围
