DV / VOD / RH真空炉摄像装置系统

概述

精炼炉高温工业电视系统是针对冶金行业中钢水炉外精炼过程监控而专门设计的图像监视系统，完 全适应 RH、VOD、VD 炉的环境要求，针对 RH 炉的环境特点，采用专门的抗强电磁干扰技术，确保系 统能够长期工作于存在大电流、强电磁场的环境中。

系统由高温防护套本体、专用工业摄像机、专用镜头等组成。其中工业摄像机和镜头构成系统的成像单元，用于监控精炼炉炉内状况。高温防护套采用优质耐热不锈钢材质，结构设计成水冷气封式。利用冷却水在防护套夹层内循环流动，实现防护套的一级冷却。氮气必须进入防护套的内套并从前端的针孔排出，从而达到冷却和镜头吹扫防灰的目的。

一、性能特点

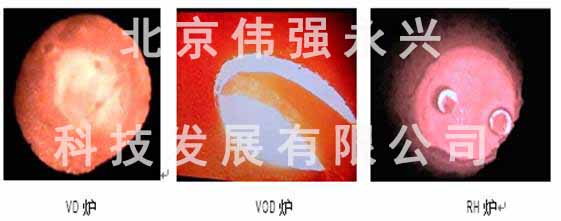

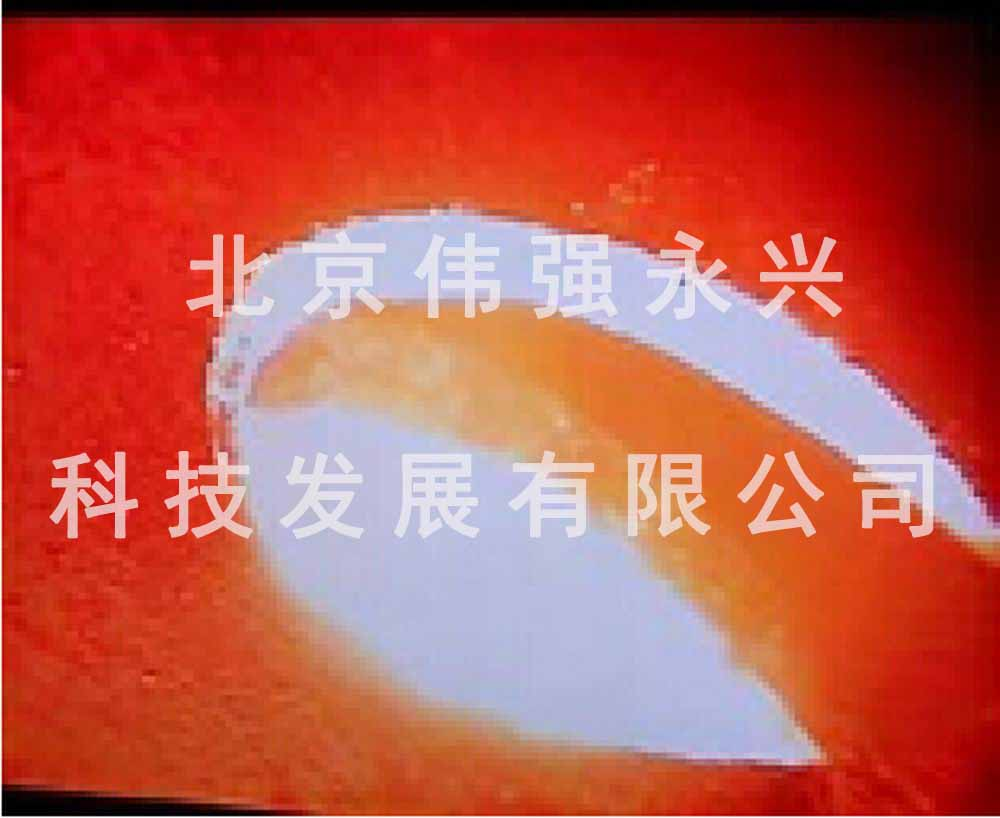

VD 炉 VOD 炉 RH 炉

·系列化的高温光学镜头，确保系统适用于各种类型的精炼炉。

·采用光学空间滤波技术，有效增强图像分辨率。

·采用专门的抗强电磁干扰技术，工作稳定、可靠。

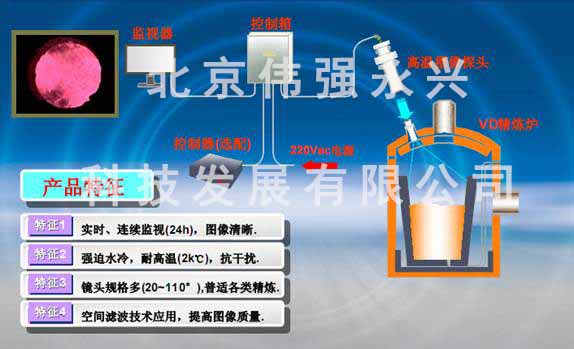

二、系统典型构成

三、技术指标

摄像探头最高工作温度：       2000℃

镜头视场角：                38°～90°

综合分辨率：                 ≥ 600 TVL

图像制式：                  PAL

视频信号:                   1.0Vp-p／75Ω

信 噪 比：                 46dB（AGC 关闭）

四、使用条件

冷却介质：                   工业用水及氮气

水源压力：                   ≥0.2Mpa（入口压力）

水源流量：                   ≥0.5m3/h

水源温度：                   ≤38℃

气源压力：                   ≥0.2Mpa（入口压力）

气源流量：                   2～5m3/h

气源温度：                   ≤45℃

环境温度:                    ≤100℃

电    源:                    220V±10%，50Hz±2Hz／500V

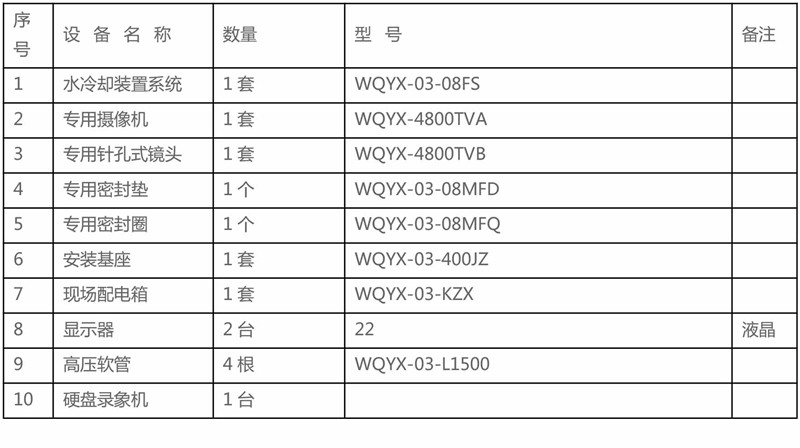

五、供货范围
