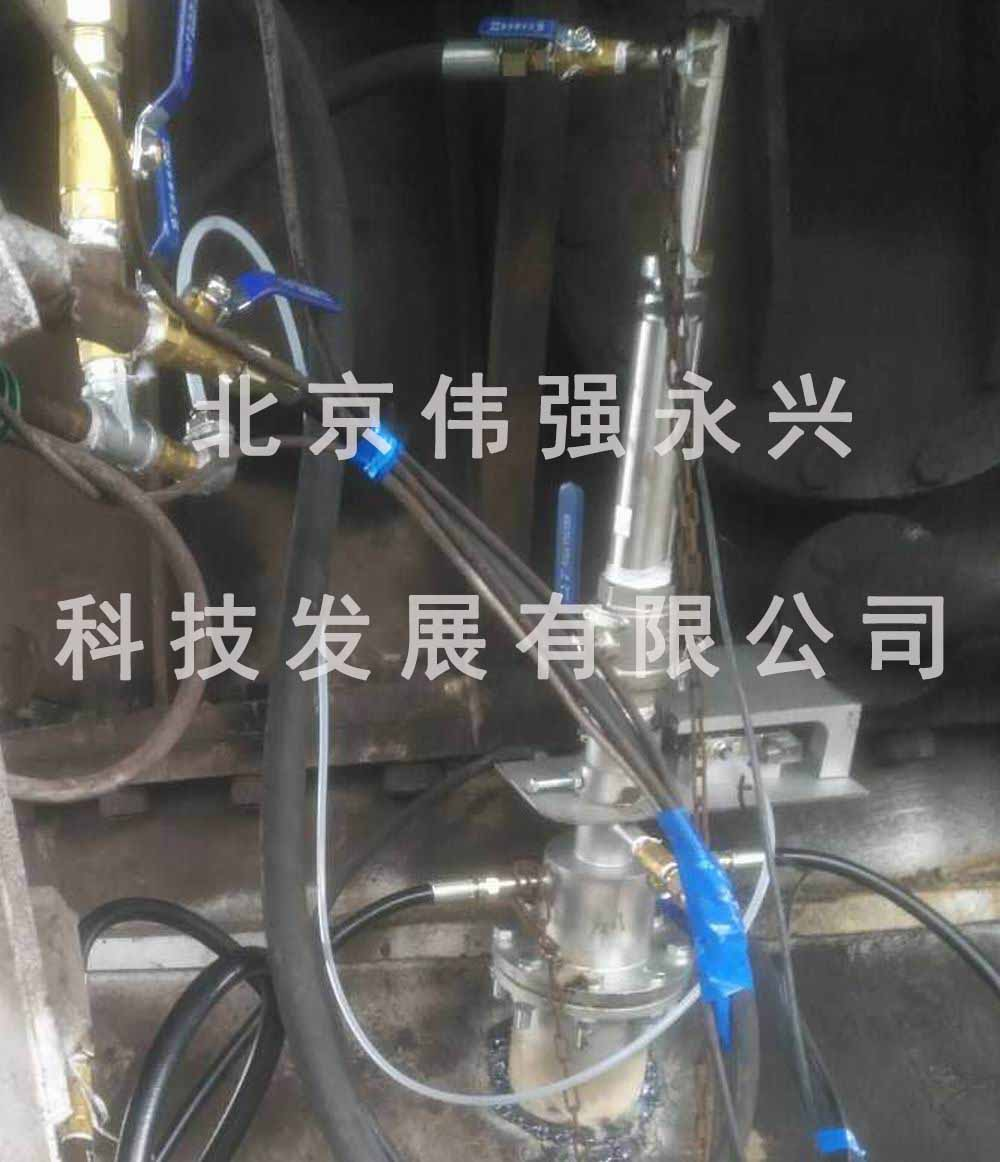

高炉炉顶摄像仪像仪装置系统

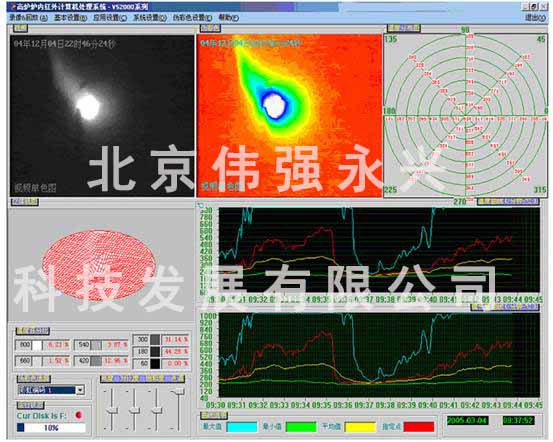

产品特点：本系统由炉顶插入到高炉炉膛内部获取炉内影像的特殊结构的微型红外摄像机特殊装置。该系统采用特殊全封闭冷却方式，由一路循环水和三路氮气（净煤气）冷却，前端采用特种高温固化摄像机和针孔广角蓝宝石高温镜头组件，在停水或氮气（净煤气）时确保不会被烧坏，提高设备的使用寿命。同时采用计算机处理技术，系统集视频监控、录象、伪彩处理、三维模拟、温度监测、实时温度曲线、温度分析、温度跟踪显示于一体；灵活的组态设置和丰富、强大的视频处理功能充分体现了该系统的实用性，比传统的模拟电视功能更加强大并有质的改变，对保障高炉的生产运行有一定的指导作用。

作用描述：

1．在开炉装料过程中，监视下料的全部过程，炉内装料情况以及矿、焦分布情况、测量料流轨迹和料面形状；

2．在生产过程中监视炉内的煤气流分布情况（中心气流、边缘气流分布）；

3．直观的观察溜槽或大钟的运动和料流流股情况和溜槽或料钟的运动及磨损情况；

4．料面高度、料面形状与料面下降情况；

5．降低料面能清楚看到炉喉钢砖及炉衬侵蚀程度及看到十字测温和探尺的工作情况、塌料、崩料、坐料、料面偏斜等异常炉况。

主要技术参数指标：

工作条件：炉内温度>1500℃

氮气压力：0.3~0.5Mpa

流量0.1~0.3m³/min

入口温度≤40℃

循环水压力：0.05~0.2Mpa

流量1m³/h

入口温度≤40℃

摄象机：高温固化红外摄象机 1/3   SONY CCD

分辨率≥600线

照度0.0001lux

红外波长780nm-1100nm

镜头：   110º广角针孔镜头，蓝宝石镜片组件

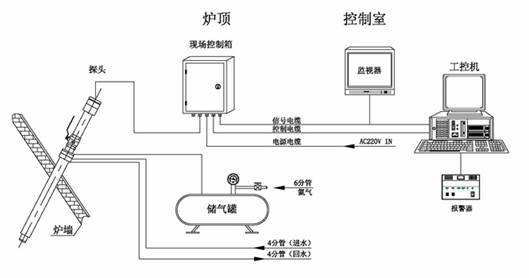

高炉炉顶红外料面摄像仪总装图

1. 冷却装置系统；

2. 窥视红外探头装置；

3. 自动吹扫装置

4.   计算机微彩处理系统；

5. 信息输入装置（液晶显示器）；

6. 信息输出存储装置
