高炉炉顶高清红外热成像仪装置系统

1.     产品概述

高炉红外热成像仪不同于以往的CCD成像，CCD要靠炉内的可见光或炉内微光成像，成像画面不稳定，时有时无。而热成像是通过物体的温度进行成像，在有无可见光的情况下均可成像清晰稳定可靠，并且它集先进的光电子技术、红外探测技术和红外图像处理技术及在恶劣条件下的红外系统保护技术于一身，具有测温速度快、温度分辩率高、测量范围广、图像直观、非接触、不干扰被测目标正常工作等特点。利用自然界一切物质都具有向外辐射红外线的特性，且由于本身温度不同，物质种类的不同，其红外辐射强弱也不同的特点。利用红外探测器直接来接收这种红外辐射信号，经过光电转换从而获得一直观的温度图像。

2.     产品功能

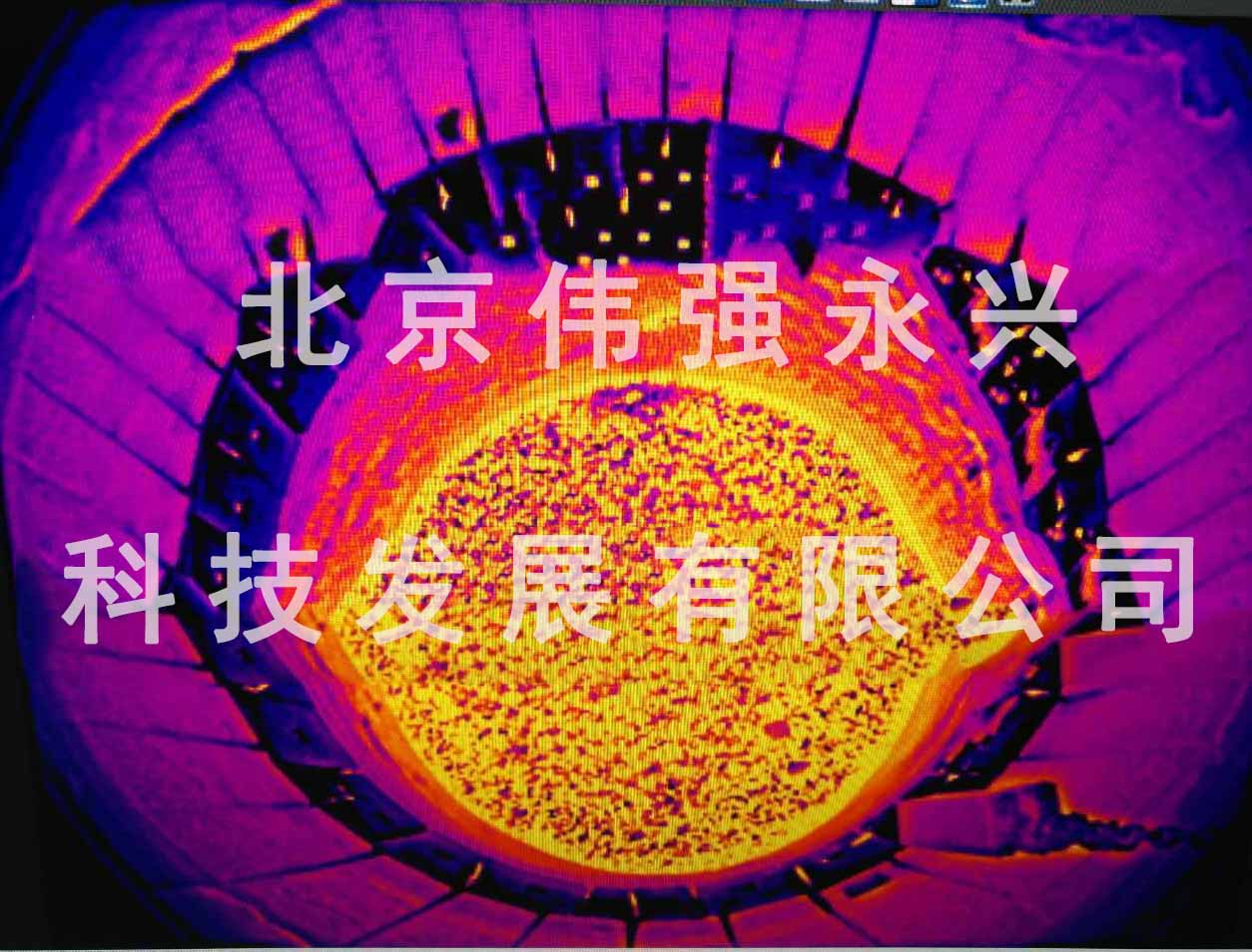

1、观察炉内的实时状况：料面的气流分布、炉内装料情况、矿焦分布、料面高度、料面形状、料面下降、

2、通过红外成像和测温对炉内温度场的分析，从而对生产过程（如布料等）进行调整，及时避免漏管、塌料等现象，起到节能降耗的作用。

3、及时发现异常过热部位，如炉喉钢砖及炉衬侵蚀情况，避免炉壁受损，延长高炉的使用寿命。

4、观测炉内溜槽、探尺等炉内设备的运行状况，及时发现零部件损坏、脱落等设备故障。

5、高炉检修时，可以在监控室清楚的监视炉内的状况，以便指挥工作和避免发生事故。

6.具有高清晰的特点

3.     产品优势特点和保护功能

1、直观；

2、实时测温；

3、温度分辨率高；

4、测量范围广；

5、非接触；

6、不干扰被测目标正常工作；

7、稳定性高，高防护等级以及氮气吹扫。

8、软件功能丰富，具有点、线、面等多种图像分析手段。

9、在线维护，不休风可以维护。

10.自动拔枪功能，氮气不稳定的情况下，摄像枪自动拔出，从而保护摄像机不被烧坏。

11.吹刮装置，在摄像枪探头前端刮灰，前端如有污垢，前端刮板可以把污垢和铁粉清理掉（类似汽车的雨刷），保证内图像的清晰和图像的完整性。

12.光纤加网络传输，信号好不会产生干扰，信号不衰减。

4.技术参数安装条件

1.探头工作温度：0~2000度；

2.探头环境温度：-10~60度；

3.工作波段：8~14um；

4.像素：384X288（DPI）

5.探头视场角：100度。

6.冷却水压力：0.1~0.3MPa（水质：一般工业用水或生活用水）流量1M3/h，入口温度不大于35℃。

7．氮气压力：0.4~0.6Mpa（或高于内压力0.3Mpa以上），氮气干净且流量稳定（1~3M3/min左右）

8.电源：适用电压220V/50HZ、容量220VA；

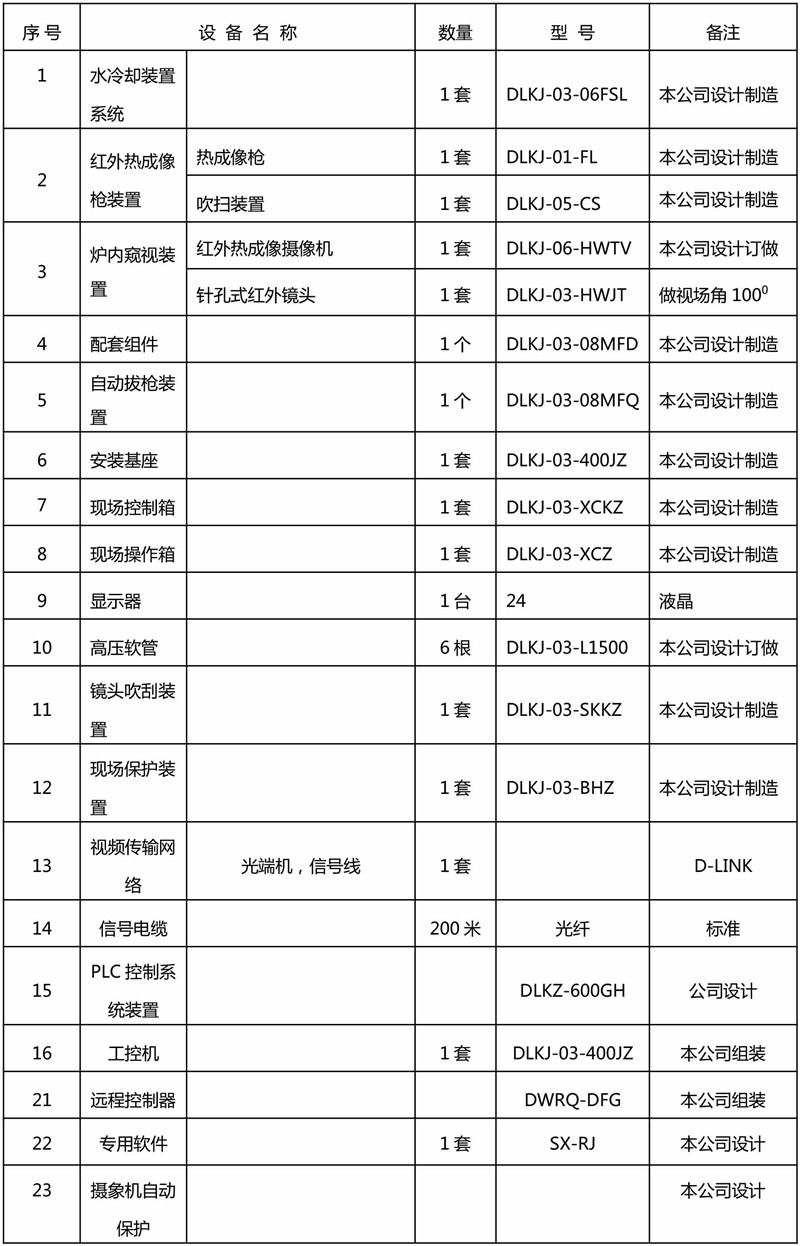

5. 配置清单表
